设备维护知识收藏起来~
各位朋友，放映设备维护是一个常规性的话题，今天小编再次对使用ALPD®激光光源的设备的日常维护进行整理，并以巴可设备为例，为大家分享激光光源的日常维护。
激光的运行环境要求
温度：10℃-30℃，湿度≦60%；
温度低于10℃时激光会无法点亮，小屏幕会报错温度低，升温后可恢复正常；北方影院冬季时早场开机时要注意室温情况；
湿度过高会造成设备短路情况发生，南方影院需在放映室配置除湿机设备。
注：以下操作均在设备断电下操作。
01: X20-B220C 系列
ALPD1.0光源

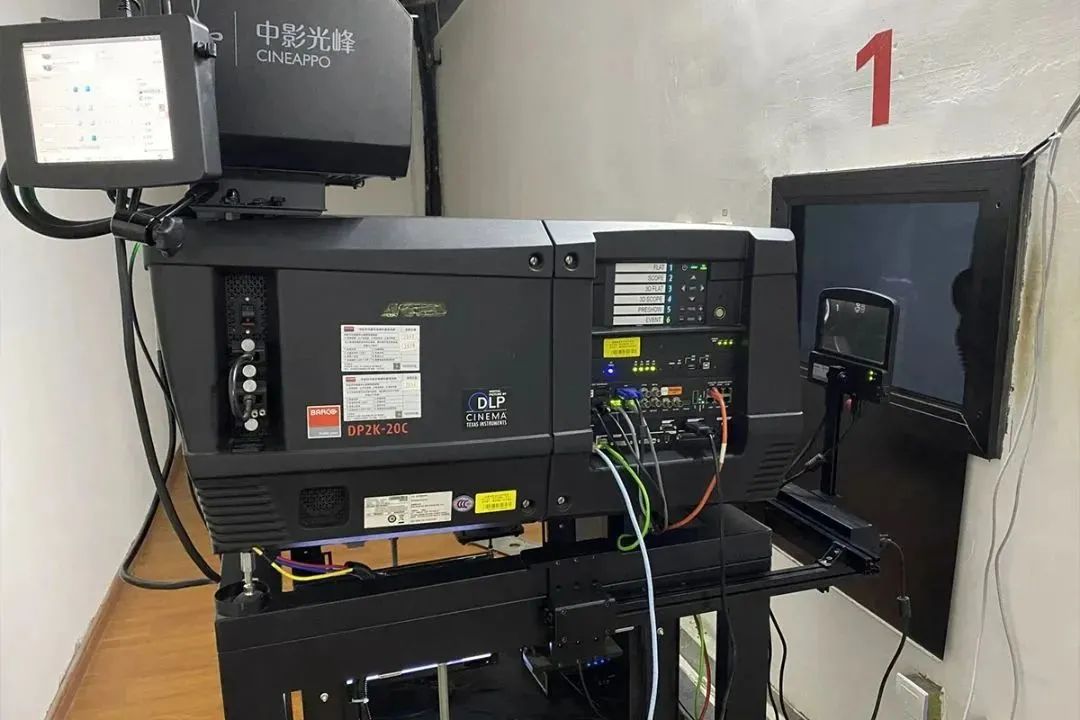

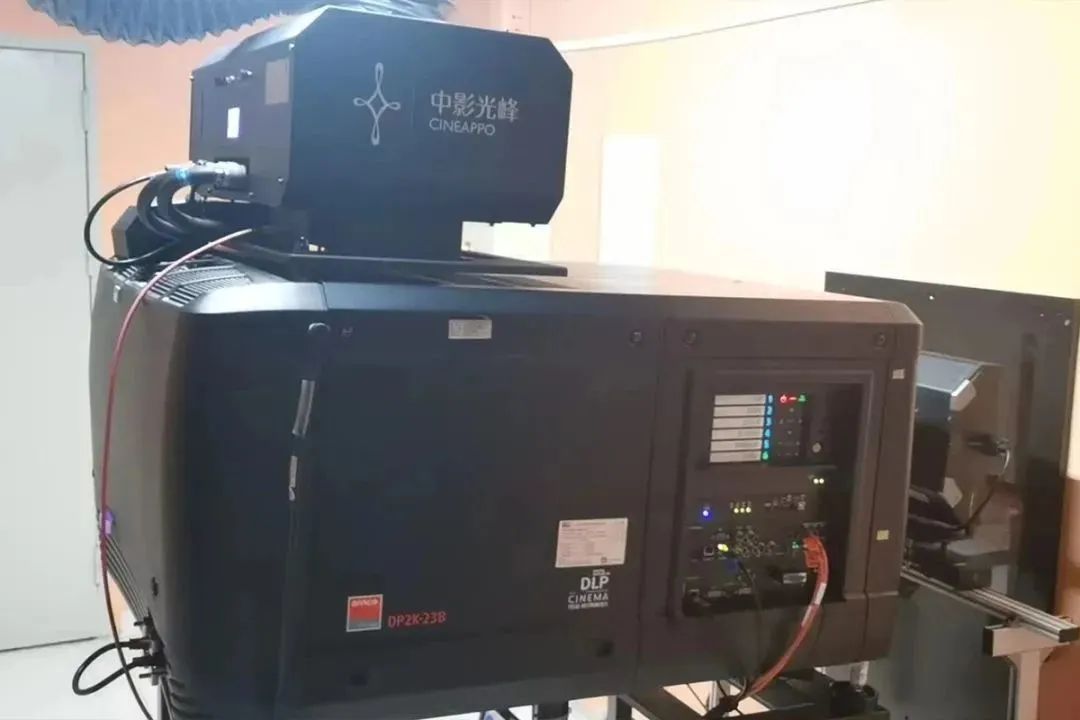

主要适用于巴可DP2K-20C和DP2K-23B机型；该系列典型特征是外置的电源和水冷箱，平时维护相对简单；主要是保持环境清洁和日常光源滤网清洁。
图1
图2
操作如下：

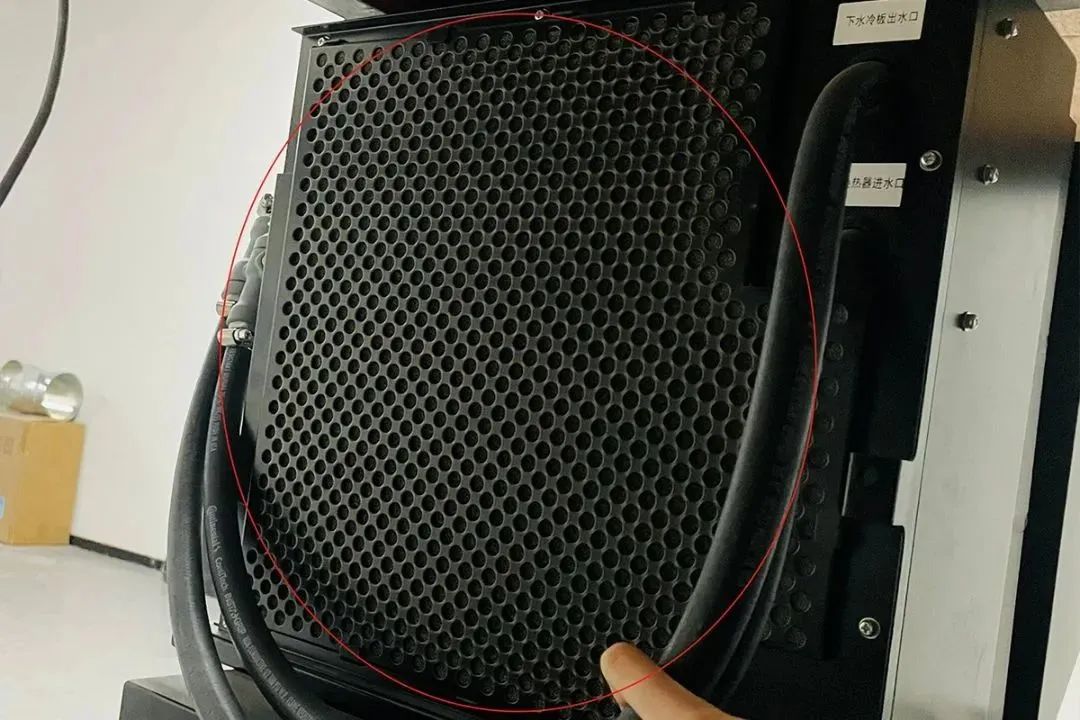

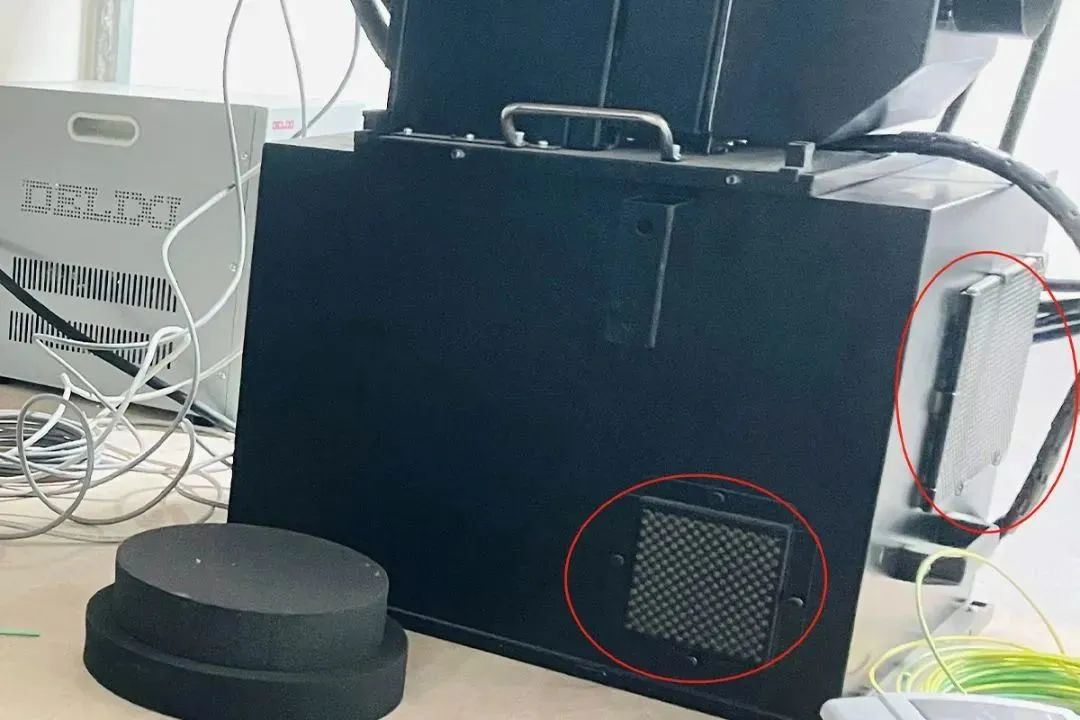

①用十字螺丝刀分别取下两块电源滤网（图1）和水冷箱的一块滤网（图2）。
②用清水或吸尘器清除滤网上的灰尘和油污（如遇到滤网老化或者损坏，建议更换备用的滤网）。等充分晾干后（可用风扇加速干燥）装回即可。油污过大时可清水加入碳酸钠进行清洁，清洁周期依放映环境而定，一般在两周至一个月左右，扬尘严重可适量增加清洁频率，清洁后要做好维护记录。
图3
图4

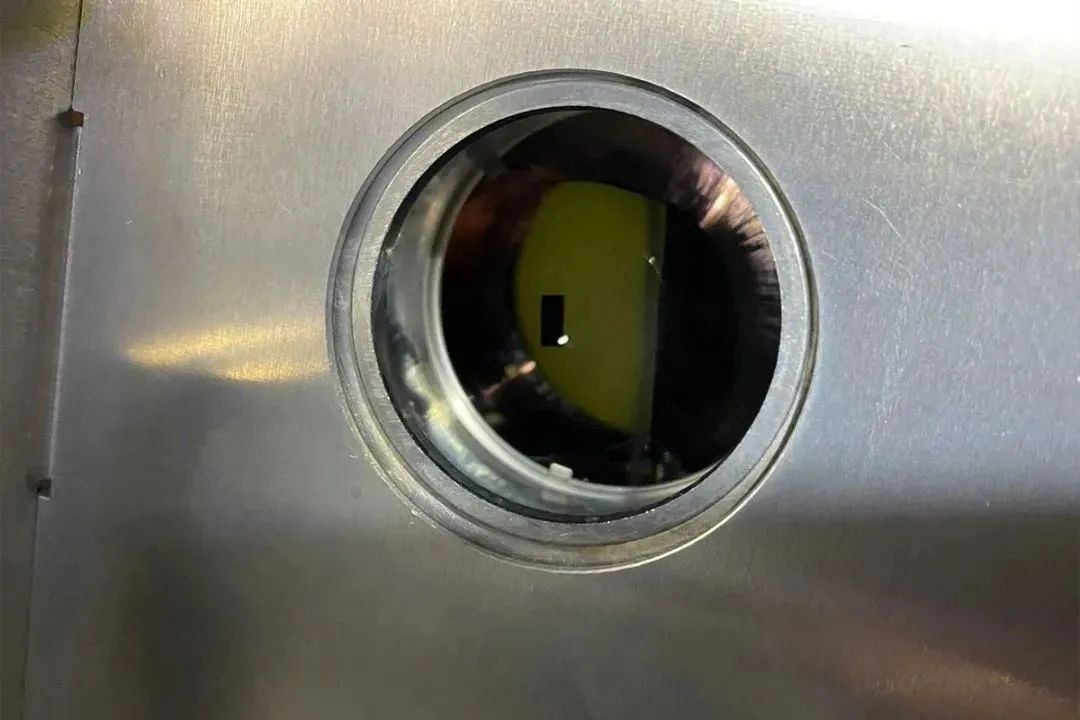

③出光口也要定时清洁（图3）。可用洁净的眼镜布或者无尘布清洁出光口（顺时针擦拭），保持出光口无灰尘和油污。
④查看水冷箱冷却液（图4）。当冷却液接近或低于MIN线时，需要及时添加冷却液（获取冷却液需要联系中影光峰官方客服）。加注的冷却液不可超过MAX限位。
⑤播放影片检查是否正常。
02: X20-B220C 系列
ALPD2.0光源
俗称小型化光源；用于DP2K-15C、DP2K-20C等设备；主要特征是电源集成于放映机内部；水冷箱固定在机器上面，更加节约空间。
图5
图6

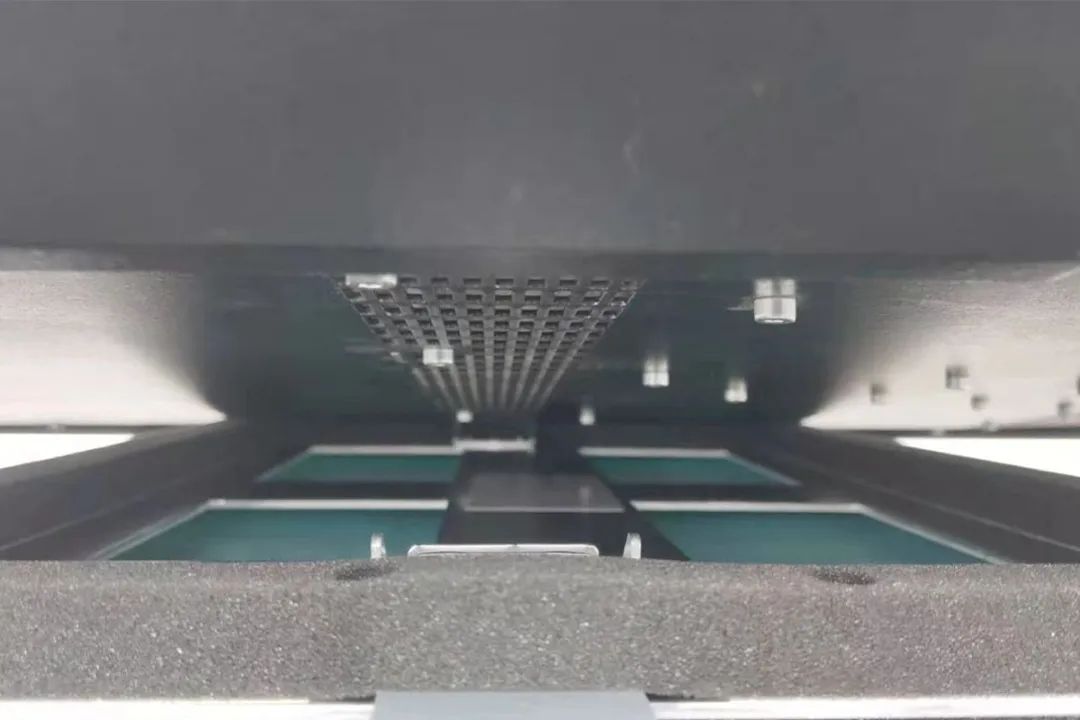

此光源有两块滤网，一块位于水冷箱的底部（图5），第二块滤网（图6）位于放映机的底部电源进风口处。
①水冷箱滤网拆卸时用十字螺丝刀分别拧松两侧的螺母，向外抽出滤网时可能遇到太紧抽不动的情况，只需用手把水冷箱前侧抬高一点点即可抽出。
②小号滤网位于放映机的底部电源出进风口处，卡扣固定；拆出滤网用清水或吸尘器清除滤网上的灰尘和机油污垢，并晾干。两块滤网安装时要注意对好卡槽位置。
③同上清洁出光口、查看冷却液情况，并做好维护记录。
④播放影片检查是否正常。
03: X24/X33-B2XXB 系列
ALPD-B系列光源
此光源为专为巴可B系列设备所打造。此光源有2块滤网，一块位于水冷箱底部，一块位于电源的底部。
图7
图8

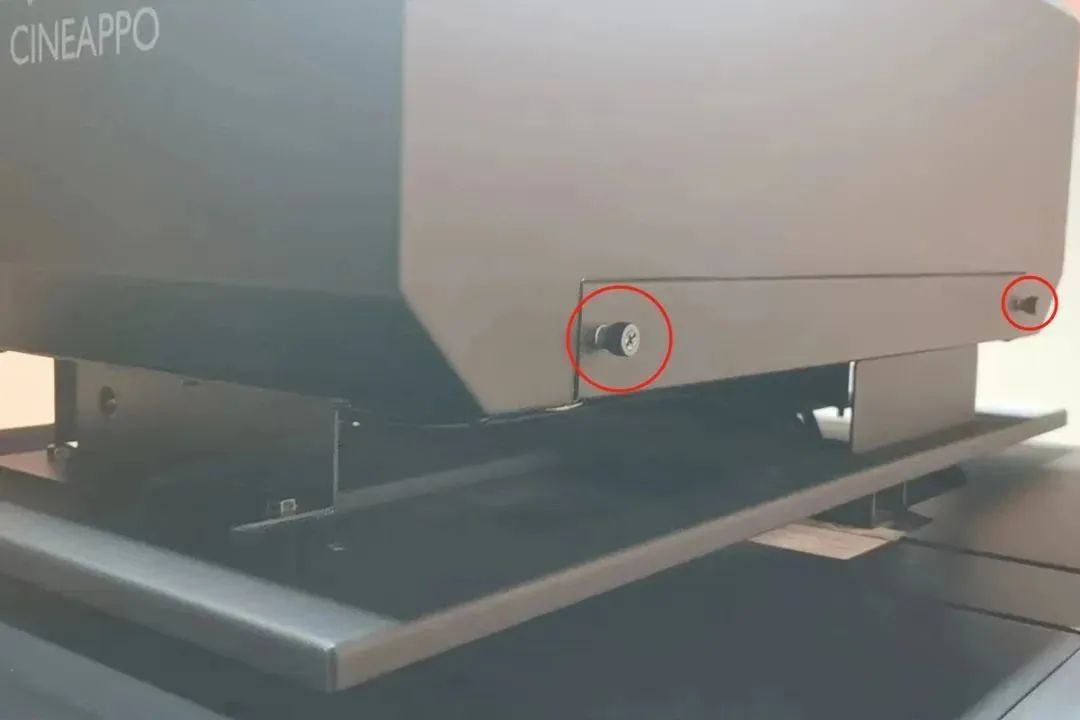

①水冷箱底部滤网如（图7）拧松两侧螺丝取下即可。用清水或吸尘器清除滤网上的灰尘和机油污垢，并晾干。

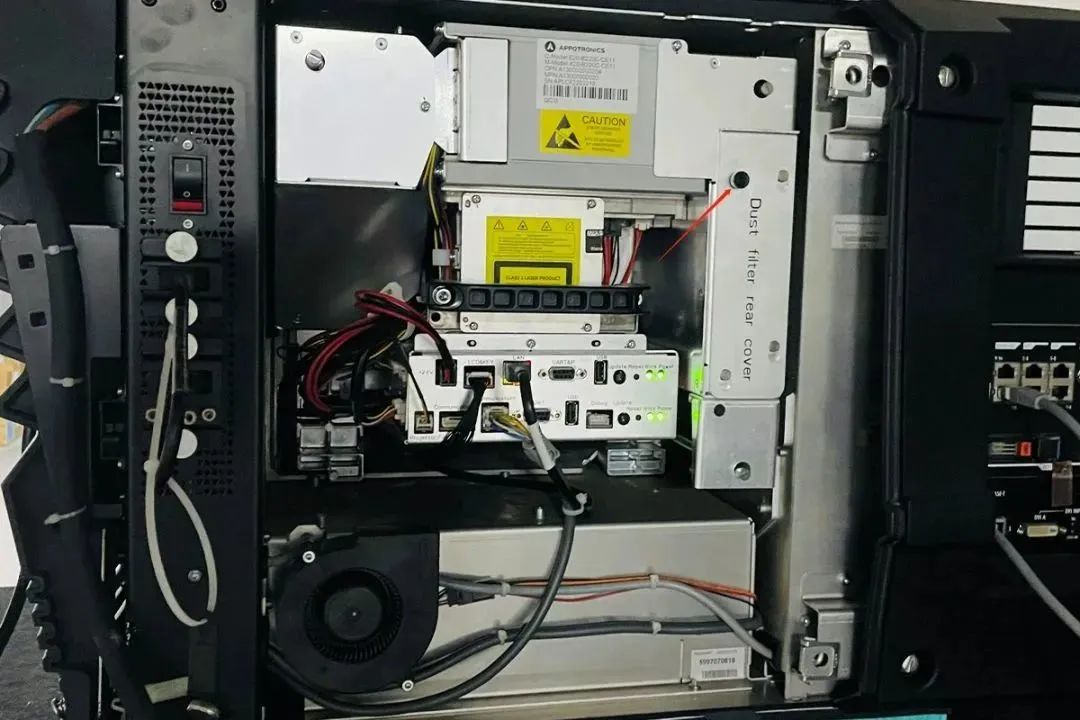

②电源底部滤网，需要拆除放映机的后盖两个螺丝如（图8）。先拆除后盖，再拆除底部的电源防护网。小滤网用吸尘器和毛刷清洁即可（此处滤网不可用水清洁！！！）
③同上需要清洁出光口和检查冷却液情况，做好维护记录。
④播放影片检查是否正常。
04: E系列-光源
ALPD-E系列光源
此系列光源采用了风冷系统，更加紧凑和节能；此系列主要特征就是没有了水冷箱。只有一个显示屏在机器外侧。
图9
图10
E14/E20-B220C 系列
①设备滤网共有两块滤网；一块位于光源的右侧（图9）

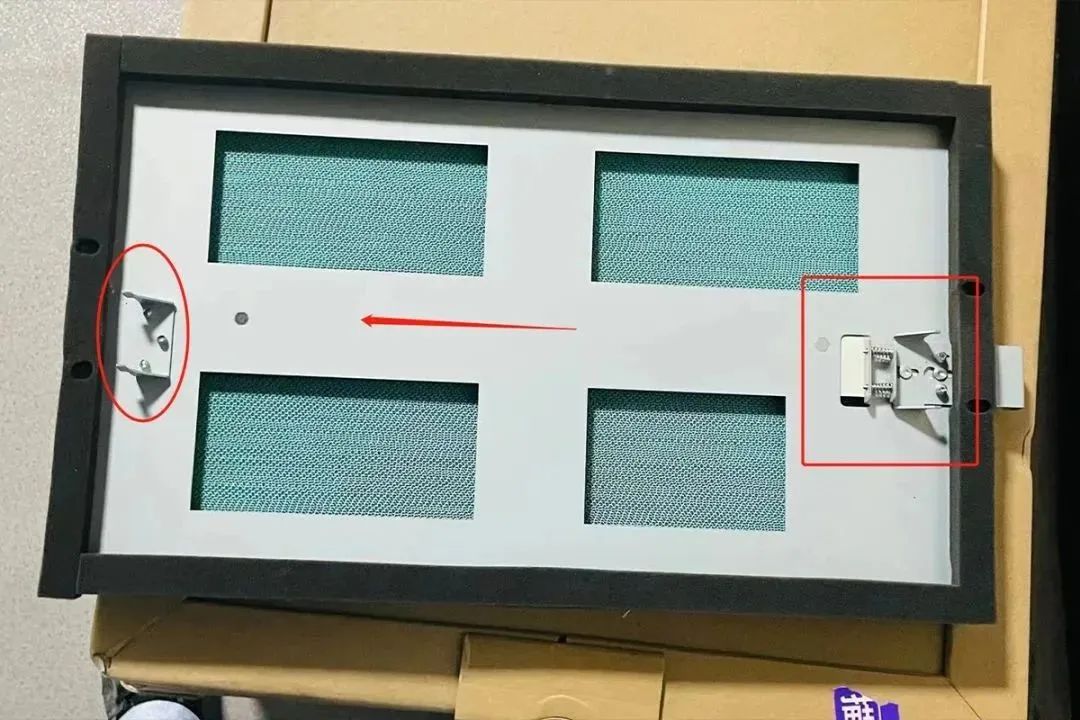

②另一块位于机器的底部（图10）；用卡口固定；（两块滤网均不可水洗），用毛刷和吸尘器清洁后装回即可。此滤网安装时按箭头方向进行安装。
③清洁出光口和做好维护记录。
④播放影片检查是否正常。

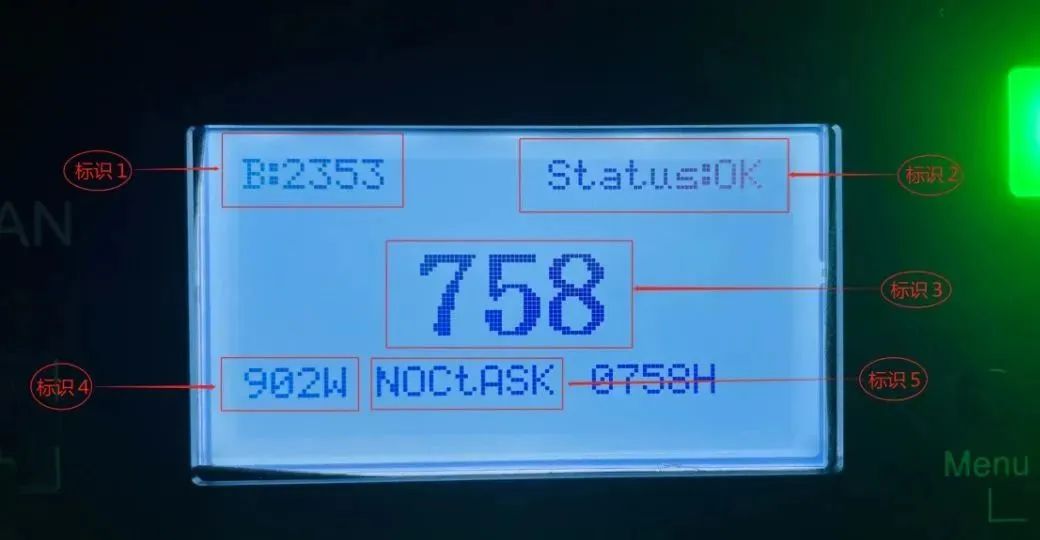

认识小屏幕显示参数
