ALPD^®激光光源V2版（分体版）故障判断并拍照

首先，ALPD^®激光光源V2版（分体版）发生故障时请先进行以下两点操作：

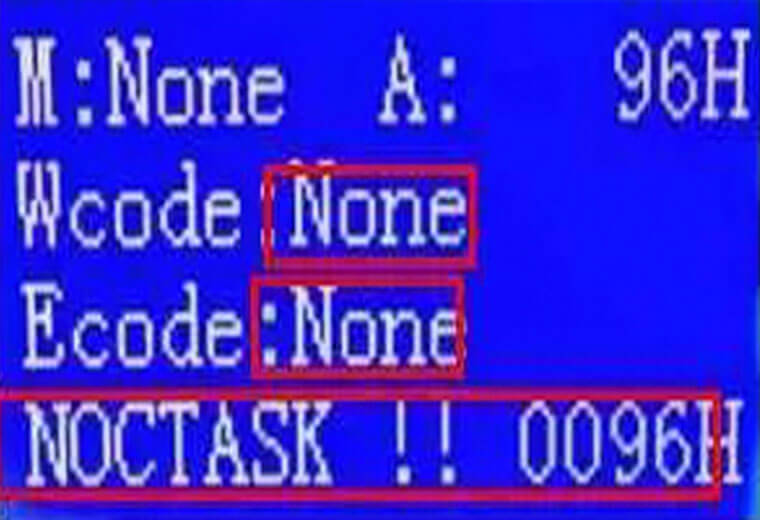

如图所示观察电源箱LCD屏，留意LCD屏中 Wcode、Ecode后面的代码信息及NOCTASK信息并拍照，然后按照光源代码表进行操作。

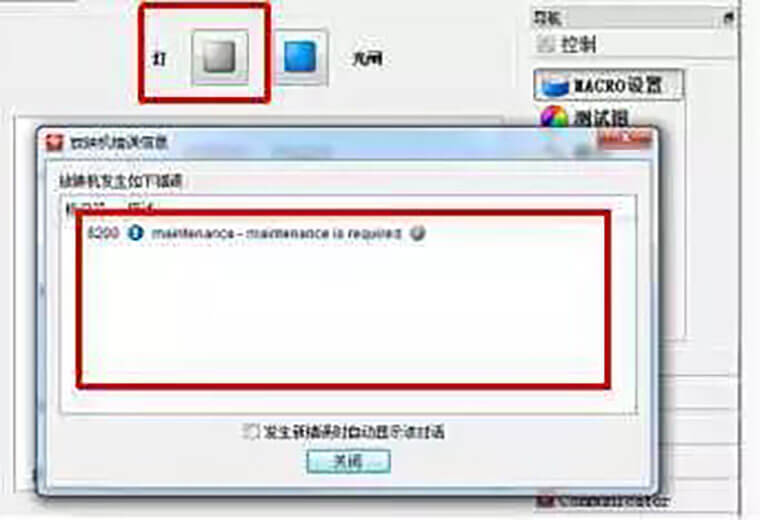

观察巴可放映机触摸屏中灯状态及放映机错误信息并拍照。

此时，光源点不起来或灭灯，投影机开灯键为灰色，请拨打投影厂家客服服务热线进行解决；若是，光源点不起来或灭灯，投影机开灯键为蓝色，请拨打中影光峰客服服务热线进行解决。

常见故障分类及处理办法

以下是ALPD^®激光光源V2版（分体版）常见的几种报错，如果出现请根据步骤进行操作，就可轻松判断故障类别并及时处理。

光源报错：E09/E15/E11/E04

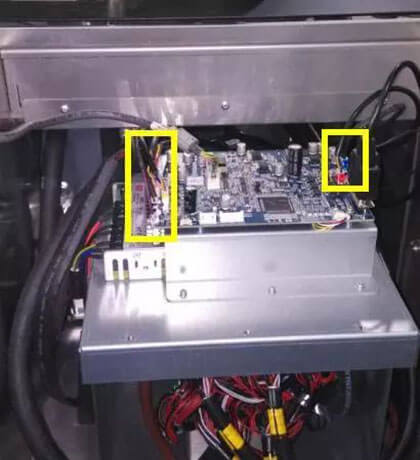

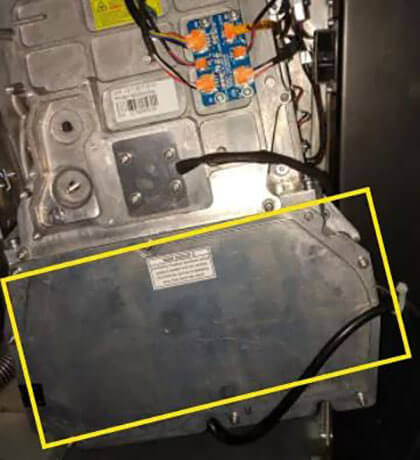

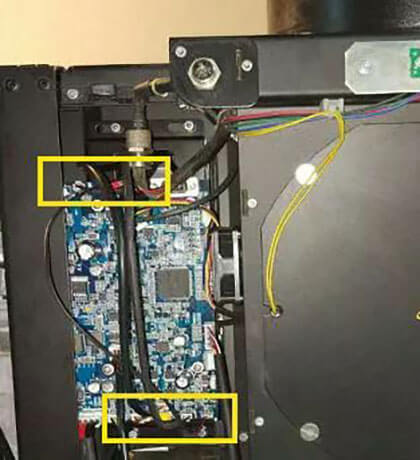

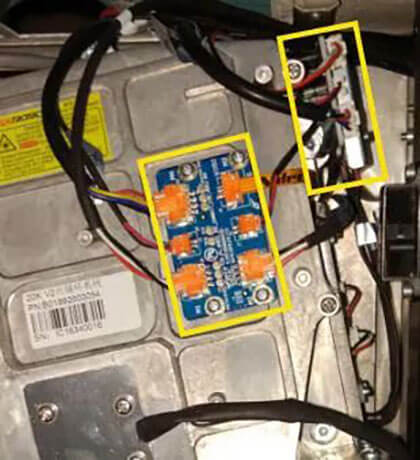

打开放映机左侧盖子和放映机后盖（23B马达驱动板是在放映机右侧），如图所示，检查图中黄框标示的接线是否有松动或脱落；察看接线端子有无断裂， 线头有无脱针。

• 将脱落或松动的线插牢，如果线头或者转接板端子断裂请更换。
• 若都无异常则更换马达驱动板。

光源报错：E14

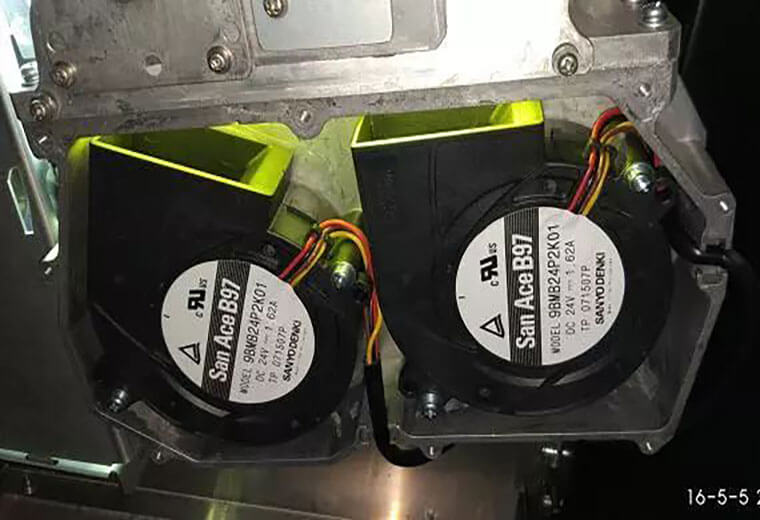

检查色轮风扇是否正常转动，如下图所示将马达驱动板上风扇1和2接线重新插拔。

• 如果风扇一个转另一个不转，将马达板上风扇1和2接线对调后，发现还是同一个风扇不转请更换风扇。
• 如果风扇都转，风扇接线也正常，请更换马达驱动板。

光源报错：E02

如图所示，电源箱上蓝屏显示时间为0，noctask为小写。

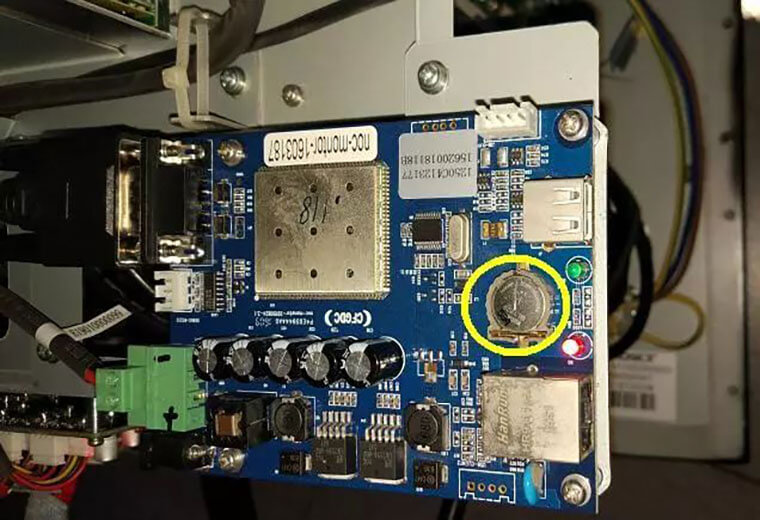

放映机断电重启； 如果还是一样的状态，将机器断电，然后拔掉电源箱上蓝屏下面插的五根线和右上角插的网线，取下电源箱上盖，将授时子板上的纽扣电 池扣下隔一会装上去，再还原机器后通电开机试一下，此时还是无效请更换授权子板。

光源报警：W17/W19

此告警不会造成灭灯，对放映无影响。

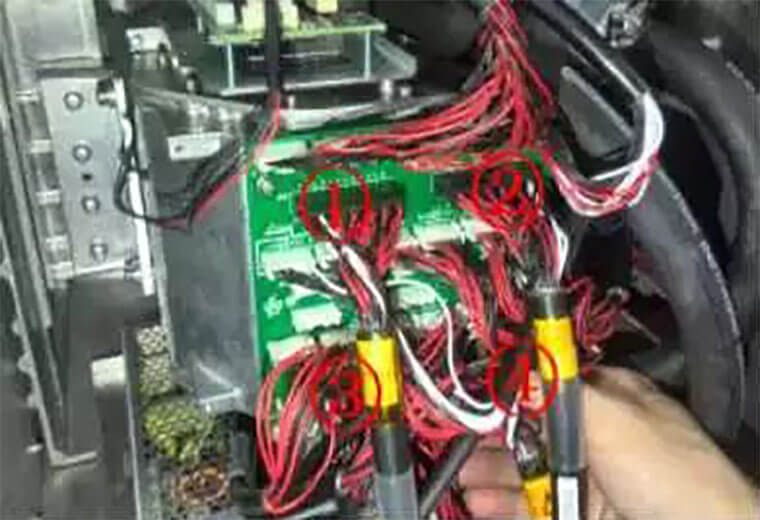

放映机断电后打开放映机右侧（原氙灯灯箱那侧）的盖子，重新插拔如上图所示，板卡上的1234号线并排查其他小线是否有松动或脱落。

光源警报：W11

状态：此告警会造成灭灯。

检查水冷箱上两根水管到光源之间是否有折弯或挤压变形，水管快接头是否松掉，观察冷却液是否消耗完了，清洗电源箱和水冷箱上的防尘棉。

轻松搞定，ALPD^®激光光源V2版（分体版）常见故障分类及处理办法小编可是双手奉上，更多激光光源使用技巧，下期小编和将大家继续盘点！
